В последнее время все больше людей пытается модернизировать старую советскую технику. Вот и мне достался такой проект, с установкой современной системы питания и зажигания на мотоцикл Днепр. Решили установить на данный мотоцикл систему впрыска фирмы Абит. Что у нас получилось описано ниже. Стать по особенностям установки инжектора на мотоцикл Днепр или Урал мы рассмотрим в отдельной статье, ну а в этой описание подробное описание проекта и особенностей модернизации и тюнинга данных мотоциклов.
Эта история началась когда один знакомый рассказал мне, что кто-то выкинул "Урал" и его просто необходимо забрать. Через пару дней мы собрались и пришли на осмотр находки, на деле Уралом оказался Днепр, точнее двигатель от Днепра, поставленный на ржавую Ураловскую раму. Кое-как на тросу дотащили мы это чудо домой. Естественно, что состояние было так себе, от проводки не осталось и следа, тросы оборваны, кругом ржавчина, клапанные крышки разбиты. В общем стандартная ситуация. Ну что, переведя дух принялся я за работу. Были куплены все нужные и не нужные недостающие части, книга по эксплуатации и ремонту, прочитаны все интернет-ресурсы по оппозитам. Долго ли, коротко ли, но через дня три оно ожило. Первый выезд, успех.
Тем временем на дворе был август. Покатавшись немного, помучившись с карбюраторами к-68, с контактным зажиганием, начались эксперименты с установкой БСЗ. Надо признать ни одна спаянная мной схема WOOFERа так и не заработала. Начало холодать, и как-то работа прекратилась сама собой. Но не давало мне покоя наличие этого аппарата в моем гараже. Немного порывшись на oppozit.ru мне захотелось к весне сделать что-нибудь эдакое. Ну что еще можно сделать из оппозита, как не чоппер? Но изготовление Великого Широкого Колеса (ВШК), другой рамы и всех атрибутов чоппера пугало. Нашел я себе новую страсть — бобберы.
Как раз кстати пришлось объявление о продаже рамы от Днепра с документами… На следующий день рама уже лежала на крыше моего автомобиля и ехала по направлению к даче — месту всех далее описанных работ. Долго я чудил, думая как бы сделать что-то красивое, не изменяя рамы. В общем глаза боялись, а руки делали. В муках и отбитых пальцах рождалось то, что теперь я называю Днепром. Первым под нож пошел двигатель: после разборки оказалось, что какой-то нехороший человек забыл таки поставить в редукционный клапан шарик, удерживающий давление, т.е. клапан постоянно сбрасывал давление масла. К сожалению это было не первым сюрпризом. Все винты, что были в моторе, были старательно завернуты зубилом с удара, т.е. шлицев не было нигде. Резьба отсутствовала в половине отверстий. Люфт в поршневой был такой, что отвертка проходила, вкладыши были изношены как ни странно не сильно, но, тем не менее, люфт был. Все привалочные поверхности (такие как плоскость передней крышки и картер) разъединялись до меня отверткой и молотком, т.е. были изуродованы глубокими кавернами и рисками, по которым текло масло. Клапана были не то что не притерты, на просвет виднелась щель примерно с пол миллиметра между седлом и клапаном. В общем и дальше можно было бы рассказывать о рукозадости предыдущих владельцев, но мы сейчас не о том.
Сняв поршневую, я пошел к расточнику, который промерив все нутромером сказал: "а оно работает ?" Сверху в цилиндр попадал в номинал, снизу тоже, а вот середина была изношена на столько, что под расточку мы не смогли подобрать ремонтных поршней. Пришлось раскошелиться и купить новую поршневую. Поршни было решено сразу же обработать мс — 2000, так сказать в качестве эксперимента.
Менять коленвал на новодел (а у нас в Туле, к сожалению, оригинала я не нашел) я не стал, просто решил отшлифовать шейки под ремонт. Кстати, не каждая контра еще хотела с ним работать.

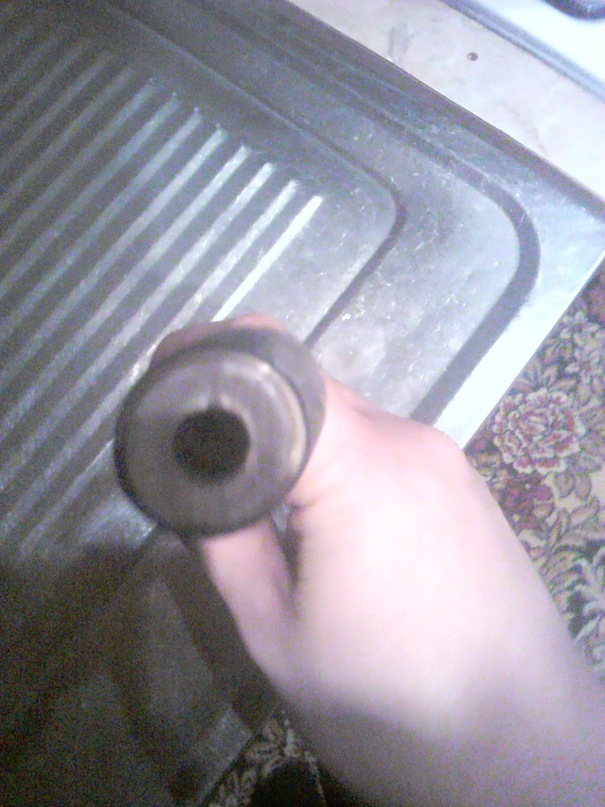

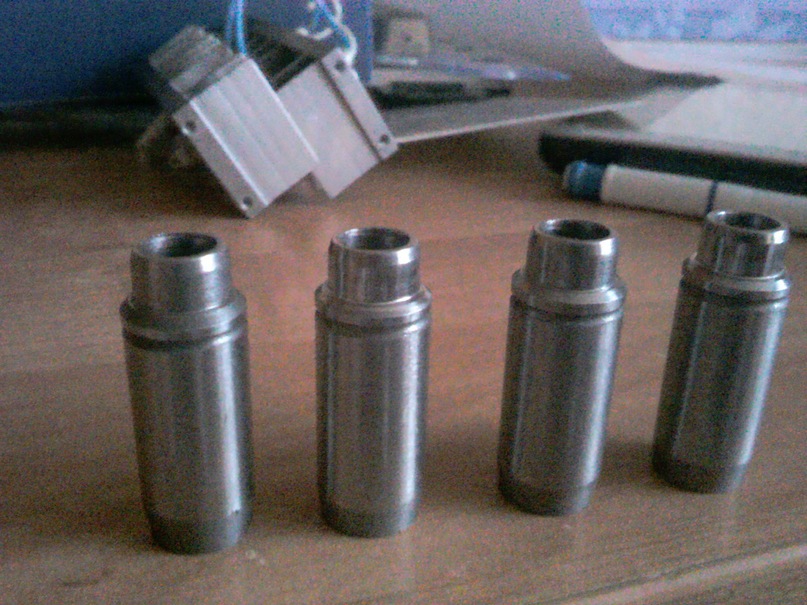

Головки были пределом убитости, родные бронзовые направляющие изношены «яйцом», им на замену были куплены новые направляйки от ваз 2108, встают туда без переделок, как родные.
Маслосъемные колпачки я одевать не стал. Клапана были куплены новые, седла прирезаны под них. После прирезки все идеально притерлось.

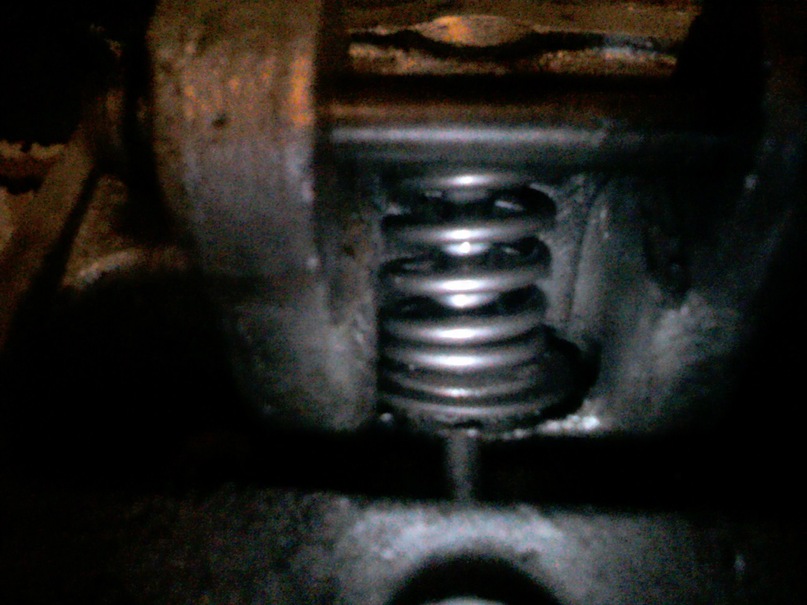

Эксперименты с клапанными пружинами были долгими, сначала поставил пружины от ваз 2112, но как оказалось зря, после сборки мотора пружина сжалась и сомкнулась, из-за этого погнулась штанга.
На замен им встали пружинки от ваз 2108, родные днепровские тарелки пришлось под них проточить.

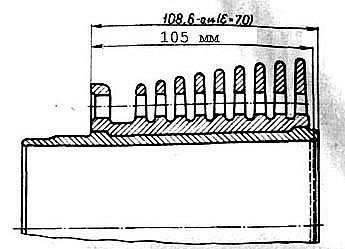

Далее пошел тюнинг! Первым делом я увеличил степень сжатия, посчитав, что под Е=11 нужно срезать 3,5 мм с гильзы цилиндра в районе прилегания головки. После предварительной сборки я был уже рад, что ничто никуда не уперлось, все крутилось как надо. Проливка камер сгорания показала что реальная степень сжатия получилась 10,8 ну и пусть.

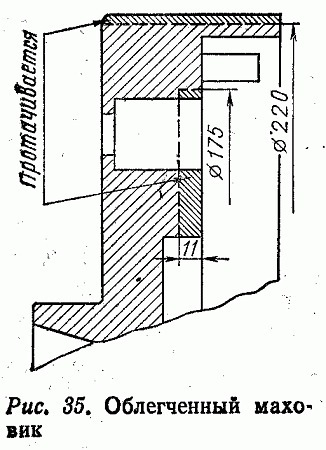

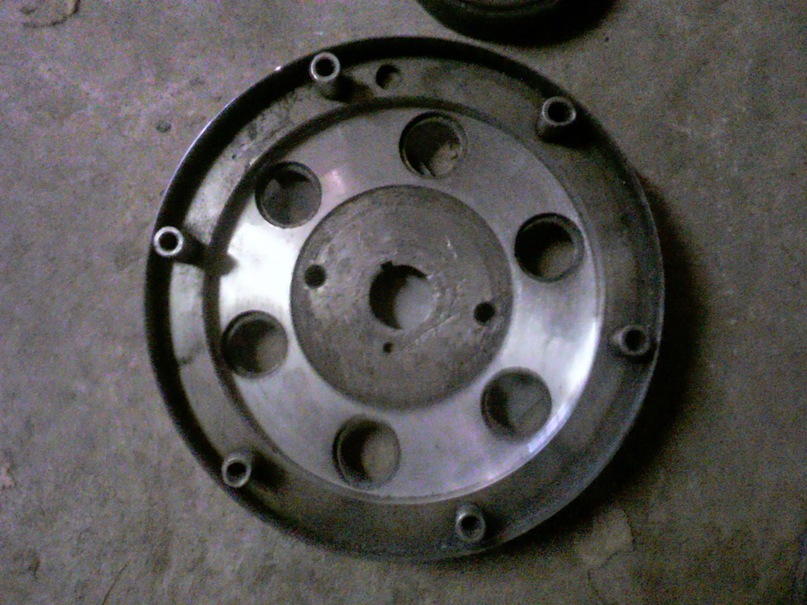

Потом терзаниям подвергся маховик, из него была удалена добрая часть мяса, после доработок его масса составила 2,5 кг.

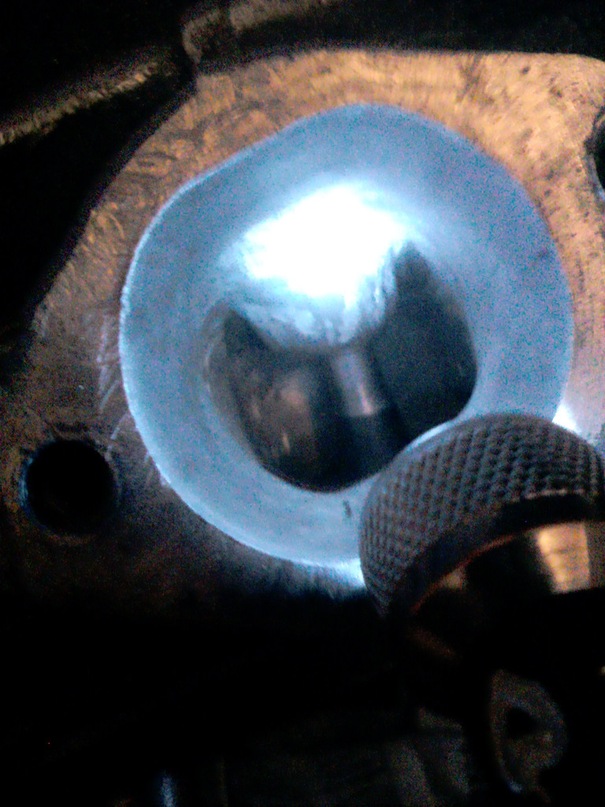

Затем в ход пошли головки, впускные каналы были расточены до ~38мм, прилив под направляйку частично убран, растачивал бормашинкой с насадкой-фрезой.
Тут, как нельзя кстати, подвернулся мне распредвал от мт10-36 (у меня стоял мт 10-32), промерив его фазы (240 на 240), пришел к выводу, что надо больше злости. Поговорив со знакомыми на заводе мы с одним инженером начертили шаблон нового профиля кулачка, обсудили с технологом процедуру наварки (за что мною было выслушано обильное количество русского мата) и таки разварили его. Процедура надо сказать не простая, если в краце, то сначала сошлифовывается верхний каленый слой, затем вал отпускают от общего закала и наваривают на кулачки сталь (марку честно не помню), затем выводят нужный профиль на шлифовальном станке и закаливают, а затем производят местную закалку. Предприятие не занимается такого рода продукцией, поэтому это был всего лишь эксперимент, будет ли ходить такая конструкция — покажет время. На выходе получились фазы по 275 градусов (данные могут быть не точными, т.к. все пишу по памяти, а было дело год назад).

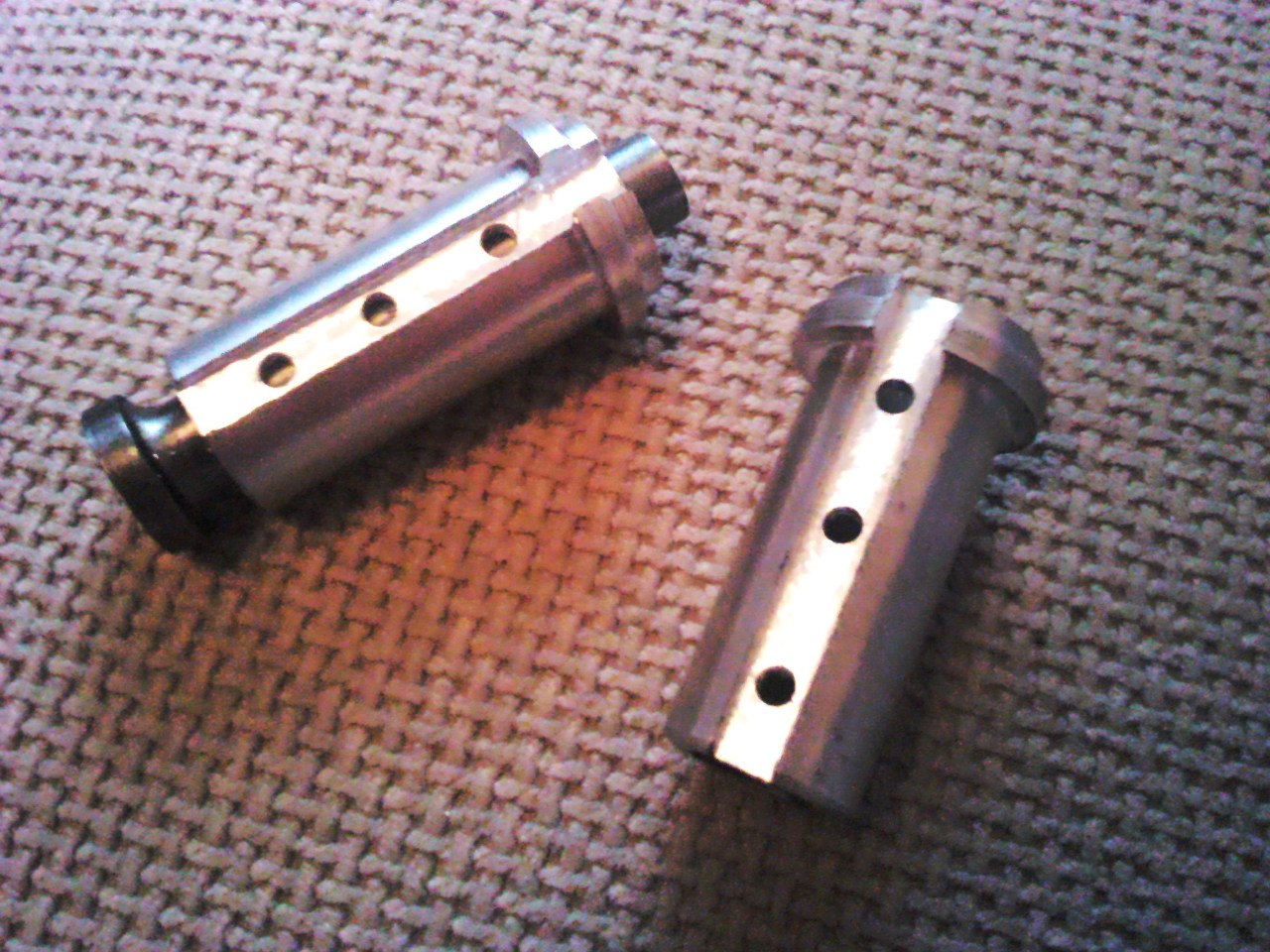

Ну под такой вал и толкатели должны быть не простыми, тем более родные мне не нравились по двум причинам: 1) работают прямо по картеру 2) имеют массу аж по 100 грамм. Толкатели изготовил из ураловских, проточил алюминиевые корпуса под натяг в днепрокартер 0,05 и профрезеровал паз для смазки голов.

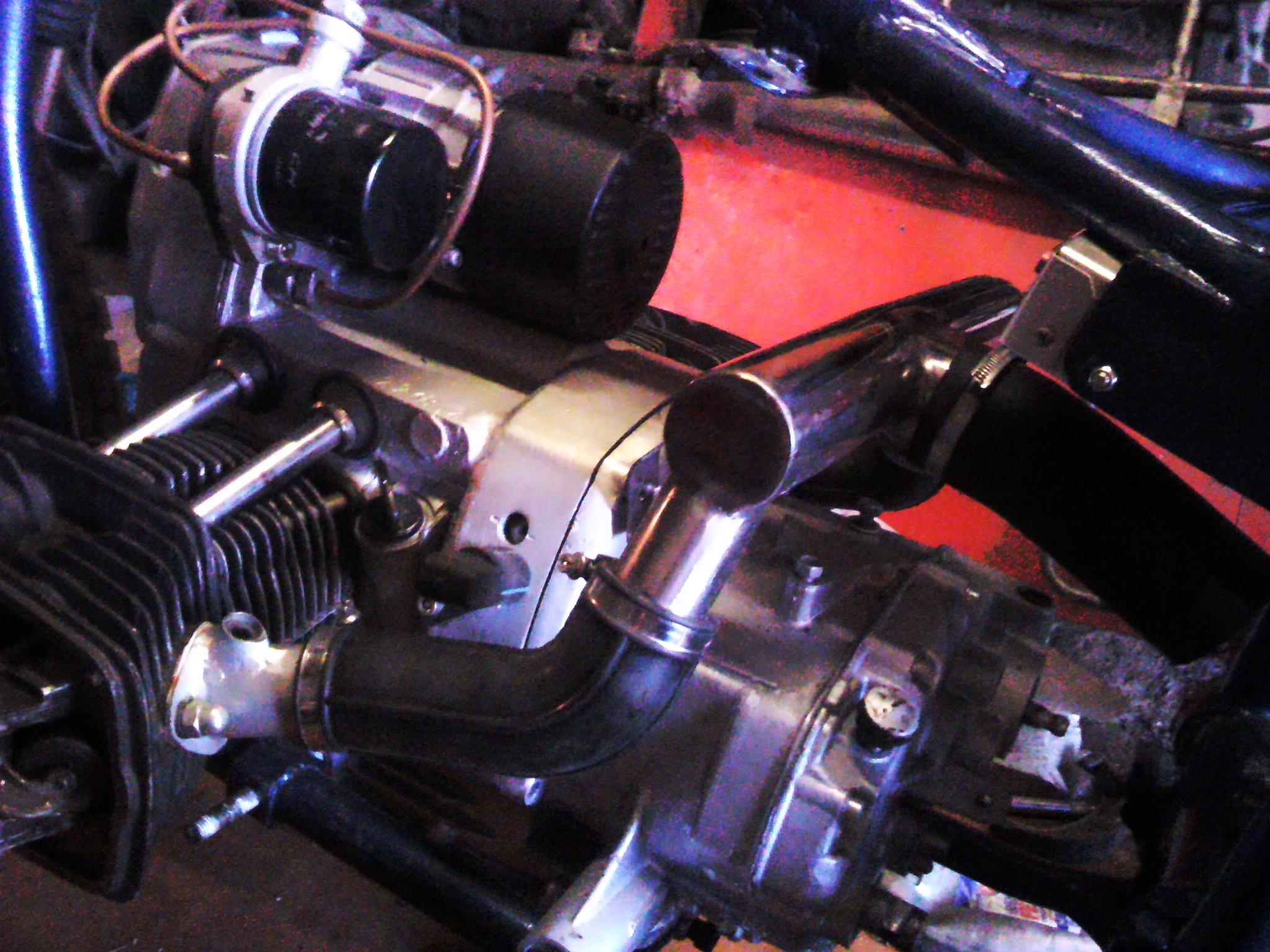

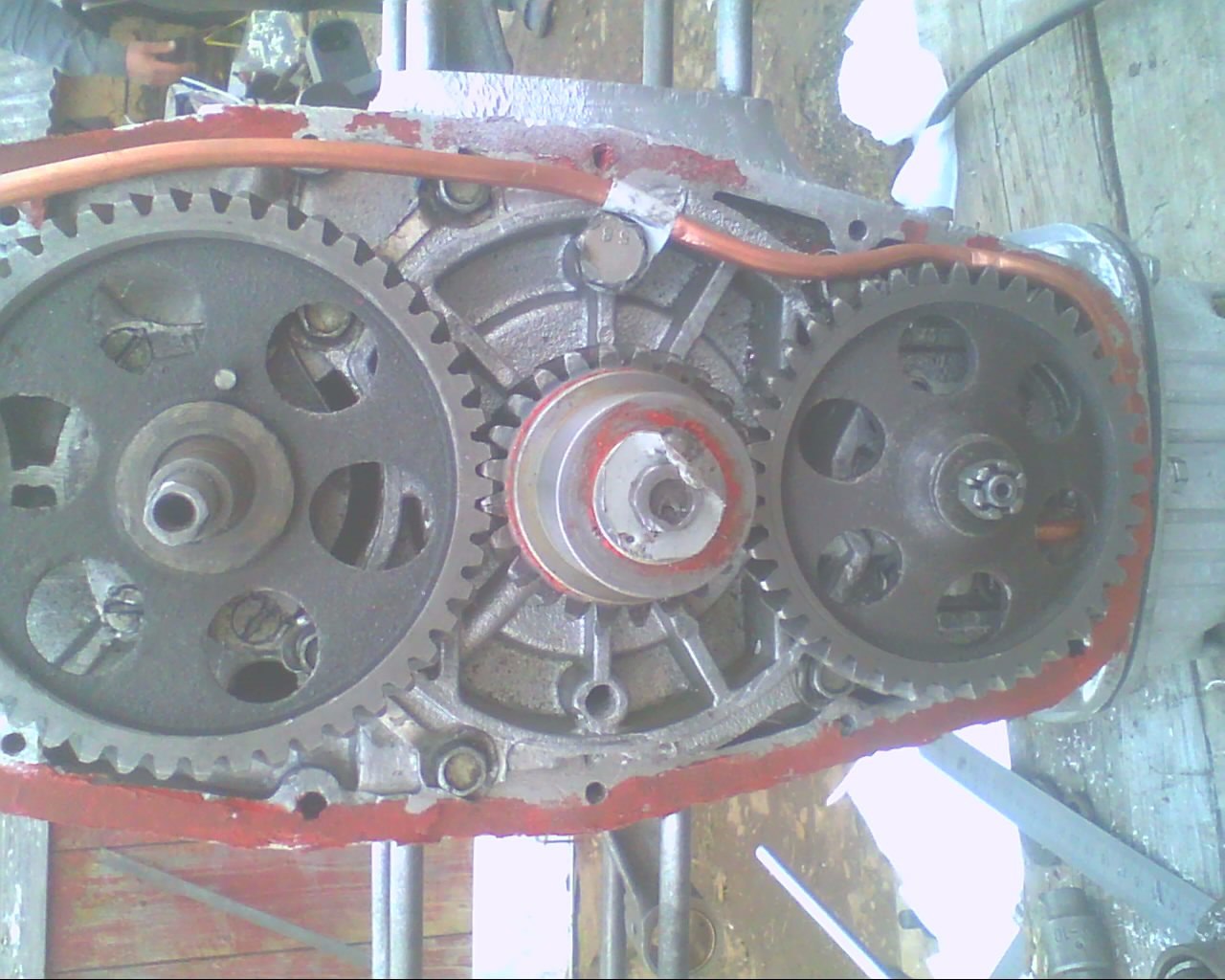

После руки добрались до системы смазки: были установлены резиновые кольца для уплотнения соединения "гитарка — коленвал", врезан в систему масляный фильтр от деу-матиз (кстати, отлично подходит под переходник фильтра от москвича). Смысла таков: глушим родной канал от маслонасоса (например ввернул в него винт перпендикулярно каналу), а масло, ввернув трубку от сцепления "газель" вместо родной технологической заглушки, отводим на фильтр, после чего, уже отфильтрованное, возвращаем в систему через отверстие датчика давления, канал к которому рассверлен до 6мм. Центрифугу при этом глушим самодельной "кастрюлей".

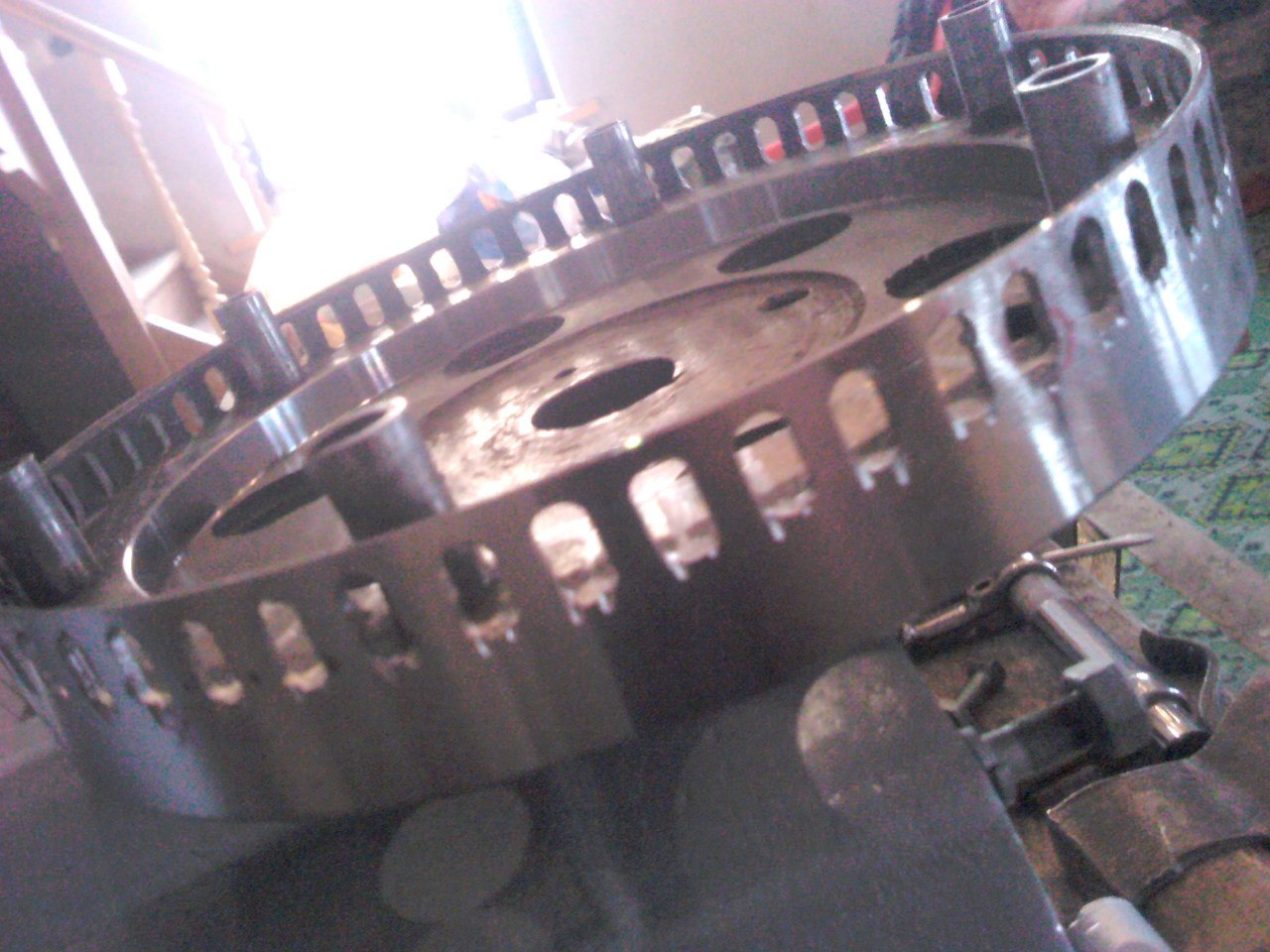

Ну вроде бы и все, можно собирать? Собрали, радовался недели три. Но потом случайно увидел объявление о продаже ЭБУ январь 4.1, тогда я еще не понимал с чем связываюсь и некому было меня остановить. Эбу приехал ко мне из Кирова через 2 недели. Тут закипела работа над инжектором: первый вопрос был, как изготовить синхродиск? Посмотрев на все части мотора, самым простым я нашел вариант сделать окна в маховике, ну и через 2 дня было рождено это всего лишь при помощи напильника и дрели. ДПКВ поставил от ваза.
Датчик фаз тоже. В общем дальше все датчики были вазовскими. Следующей стадией стал впуск: сварен он был из нержавеющих труб диаметром 38 и 51 мм.

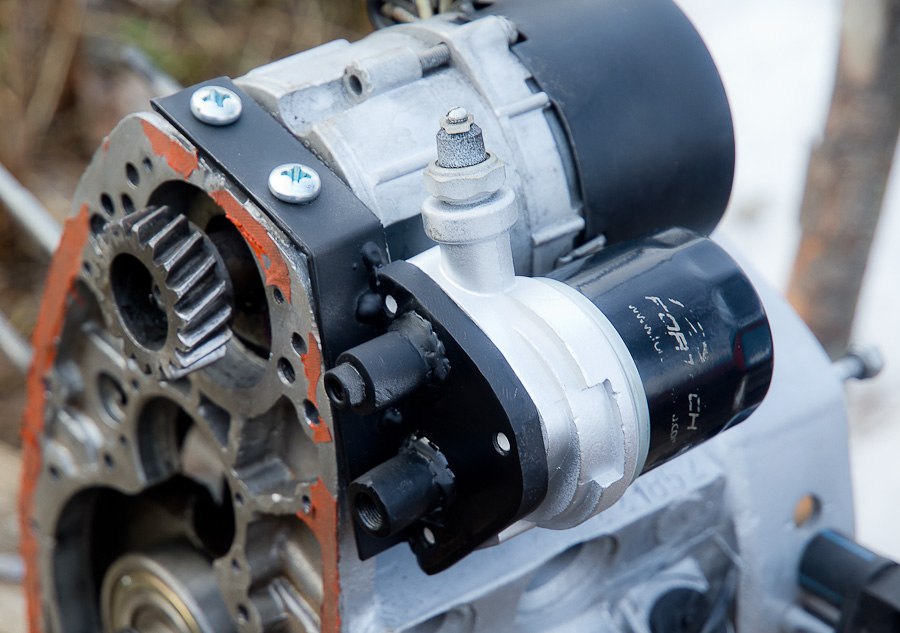

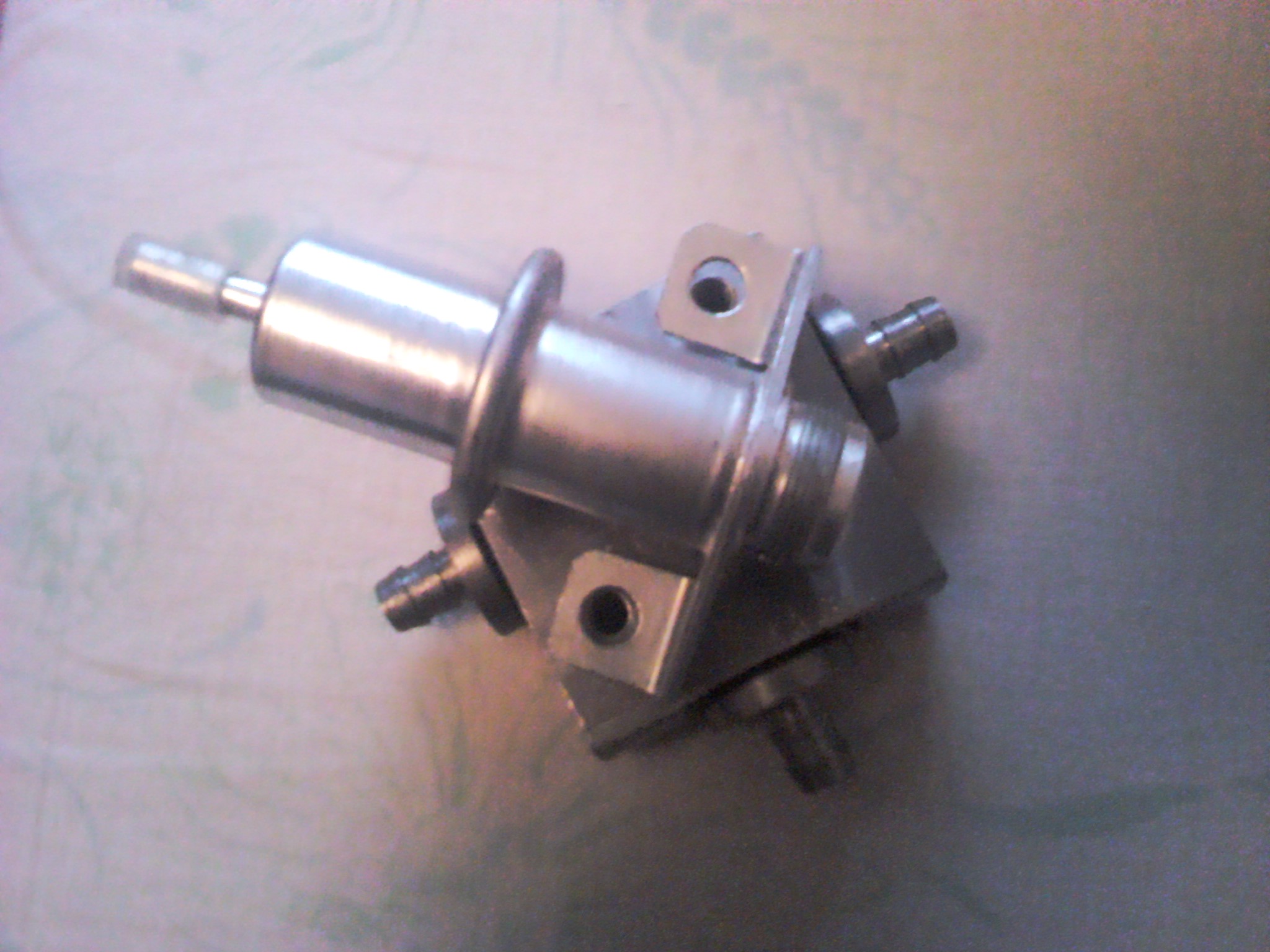

Затем я решил ставить стартер. Нарисовал чертеж, и в скором времени мне изготовили зубчатый венец из стали 45 с закаленным зубом. Но о ужас, после примерки стартера впуск не вставал… Пришлось переделать. После переделки все начало потихонечку собираться. Так же сделал тройник с РДТ, заменяющий топливную рампу.

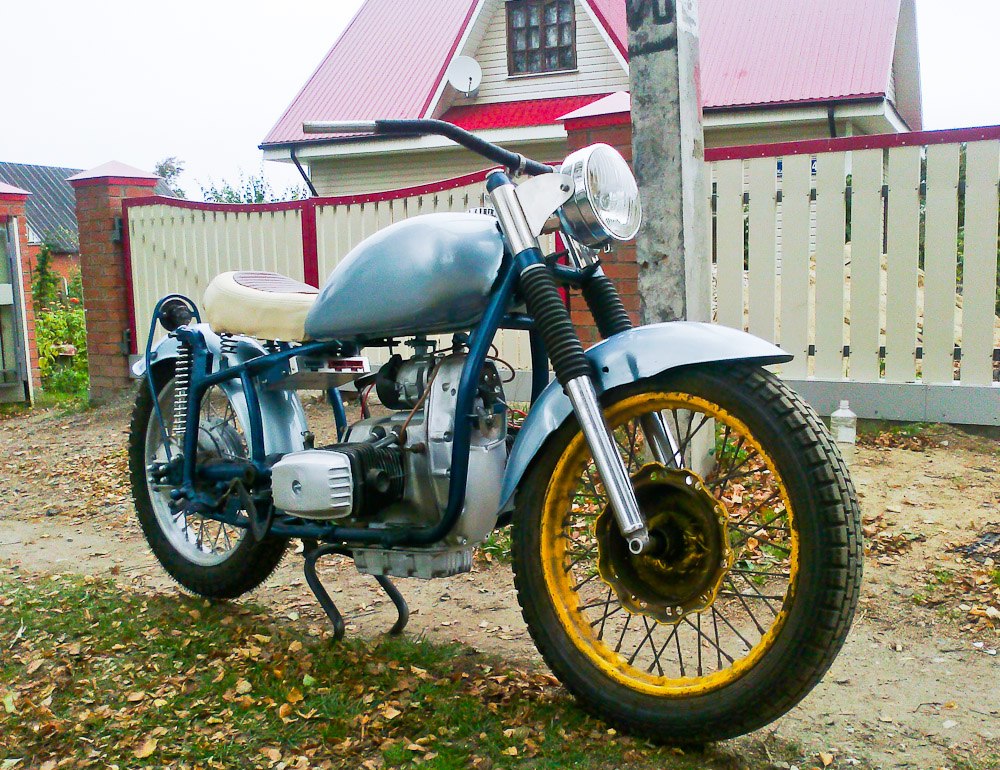

Собственно по тех части пока остановлюсь и переключусь на внешность. Внешность тоже рождалась в страданиях, перво на перво получилось так как получилось, потом было укорочено крыло, переварены крепления амортизаторов и т.д.
Долго шпаклевал, выводил, вваривал бензонасос в бак и так далее. В общем выложу фото как и что было. Красил сам, краска «сиккенс», краскопульт в руки взял первый раз. Получилось вроде бы не плохо.

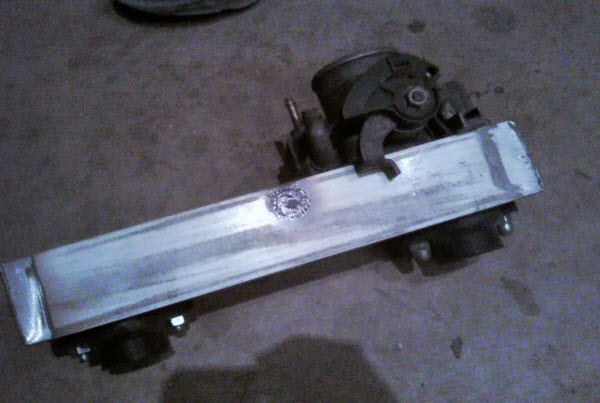

Ну что, поехали? И так, первый запуск, все подключено, подаем питание, включаем зажигание ииииии… и облом, бензонасос качает без остановки, искры нет, форсунки тоже не щелкают. Сказать что я расстроен — ничего не сказать… Ну что, надо же как-то жить, в коробке лежал моновпрыск от нивы, приготовленный для моего «Фольксвагена», что же, решил попробовать с ним. Все собрал, после подачи питания бензонасос отключился как и положено через 3 сек, форсунки отзывались на прокрутку, искра тоже была, но мотор так и не запустился. Чего я только не делал, как ни крутил, идут отчетливые вспышки, мотор схватывает, но не заводится. Мучился я, мучился, но так и не завел. В общем была уже идея перейти на карбы, но Русские не сдаются! Блуждая по интернету, я попал на этот сайт, после чего, обсудив все нюансы с Сергеем было решено продолжить постройку на блоке управления «Корвет» фирмы АБИТ. Вот что имеем на сегодняшний день. Рессивер выпонен из куска алюминиевого профиля, дроссель ваз 2112. Скоро сборка закончится и начнется отката прошивки.
